磁翻板液位計的結構特點
發布時間：2022-01-07 00:09:37
磁翻板液位計為什么會有盲區？磁性翻板液位計的盲區是否影響液位測量；首先，浮子本身必須有一個長度，即使它較短。當液位為零或接近零時，為了達到準確測量的效果，浮子必須從零液位向上浮動，因此在盲區中必須考慮零液位以下浮子的長度。這就解釋了為什么磁性翻板液位計中存在盲區，并且這些盲區之間的距離是固定的，并且在以下兩種情況下，液位的計算是不同的：儲罐底端下方的空間足以滿足盲區的距離，因此磁翻板液位計兩法蘭中心之間的距離為全液位距離，無需考慮盲區。上述兩種情況適用于側裝磁性翻板液位計。如果采用頂部安裝的磁性翻板液位計，則磁性翻板液位計不會出現盲區問題；如果磁性翻板液位計儲罐底端下方的空間足以滿足盲區的距離，則在設計和選擇期間，必須在儲罐底端和頂部之間安裝法蘭。此時，計算液位時必須考慮盲區。
根據具體工作環境，磁翻板液位計已生產出適合各種環境和材料的液位計，包括液壓機液位計、防腐磁翻板液位計、絕緣套翻板液位計、高溫高壓磁翻柱液位計、，頂裝磁浮子液位計、玻璃板液位計、防凍液位計、玻璃管液位計、彩色石英管液位計、系列磁翻柱（板）液位計等多種產品。
磁翻板液位計可用于檢測各種塔、罐、罐的介質液位，球形容器、鍋爐和其他設備。本系列液位計具有高密封性、防漏性，適用于高溫、高壓、耐腐蝕的場合。彌補了玻璃板（管）液位計指示清晰度差、易開裂的缺陷，整個測量過程無盲區，顯示清晰，測量范圍大。磁翻板液位計的零部件采用1Cr18Ni9Ti、316L、OCr18Ni9Ti、1Cr18Ni9Ti內襯PTFE（聚四氟乙烯）、PVC、PP等材料和**元器件，具有良好的可靠性和耐腐蝕性。

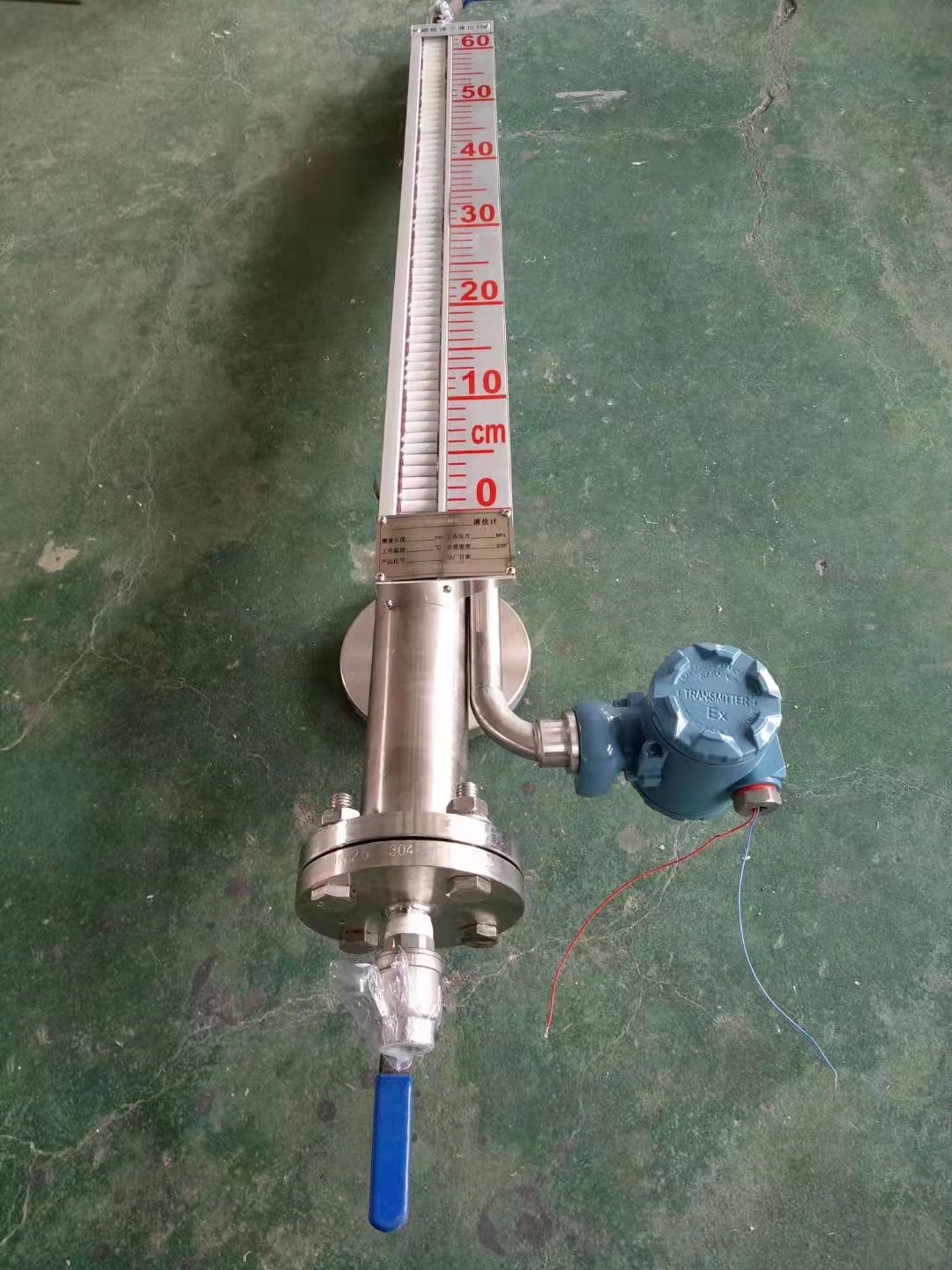

磁翻板液位計的結構特點；磁翻板液位計的結構根據浮力原理，浮子在測量管時隨液位的升降而上下移動，當液位上升驅動紅、白色翻柱180'時，浮子內的磁鋼通過磁耦合由白色變?yōu)榧t色，從而實現液位指示；上下限位開關輸出；利用磁浮子隨液位移動，使安裝在液位計支架管設定位置的h型開關動作，實現開關控制或報警。
液位計的電氣遠程傳輸將變送器安裝在
磁翻板液位計上。變送器由傳感器和轉換器組成。通過磁浮子上下移動，使導電管內部測量元件通過磁耦合依次動作，獲得電阻信號的變化，轉換成0~10或4~20mA標準電流信號輸出，以便與數顯儀表或計算機連接，實現遠程顯示和控制。
